做石材這行十多年，我經手的安哥拉黑花崗巖項目不下幾百單。這種產自非洲南部的深色石材，密度高、結晶細、色澤均勻，常用于高端建筑外墻和室內地面。但真正考驗廠家實力的，不是拿貨渠道，而是切割加工的精度控制。很多人以為只要機器夠貴就能切準，實際上從材料特性到設備調校，每一步都藏著變量。

安哥拉黑的莫氏硬度普遍在6.5以上，部分區域甚至接近7，比普通花崗巖更難處理。我們在實際加工中發現，如果使用傳統手動切機，刀片磨損快不說，切口容易出現微崩邊，邊緣直線度偏差常超過1mm。這樣的誤差在拼接大面積墻面時會非常顯眼，接縫不齊，視覺上就像“錯位”?？蛻趄炇諘r一旦發現問題，返工成本很高。

為了解決這個問題，我們廠在三年前全面升級了切割系統，引入德國產數控橋式切機，配合金剛石復合刀片。這類設備的定位精度標稱可達±0.1mm，但在實際運行中，受材料內部應力分布不均影響，真實切割誤差通常在±0.3mm左右。這個數據是通過連續三個月對200塊標準板（600×600mm）進行測量統計得出的，使用激光測距儀記錄每塊板的實際尺寸偏差，最終取平均值。

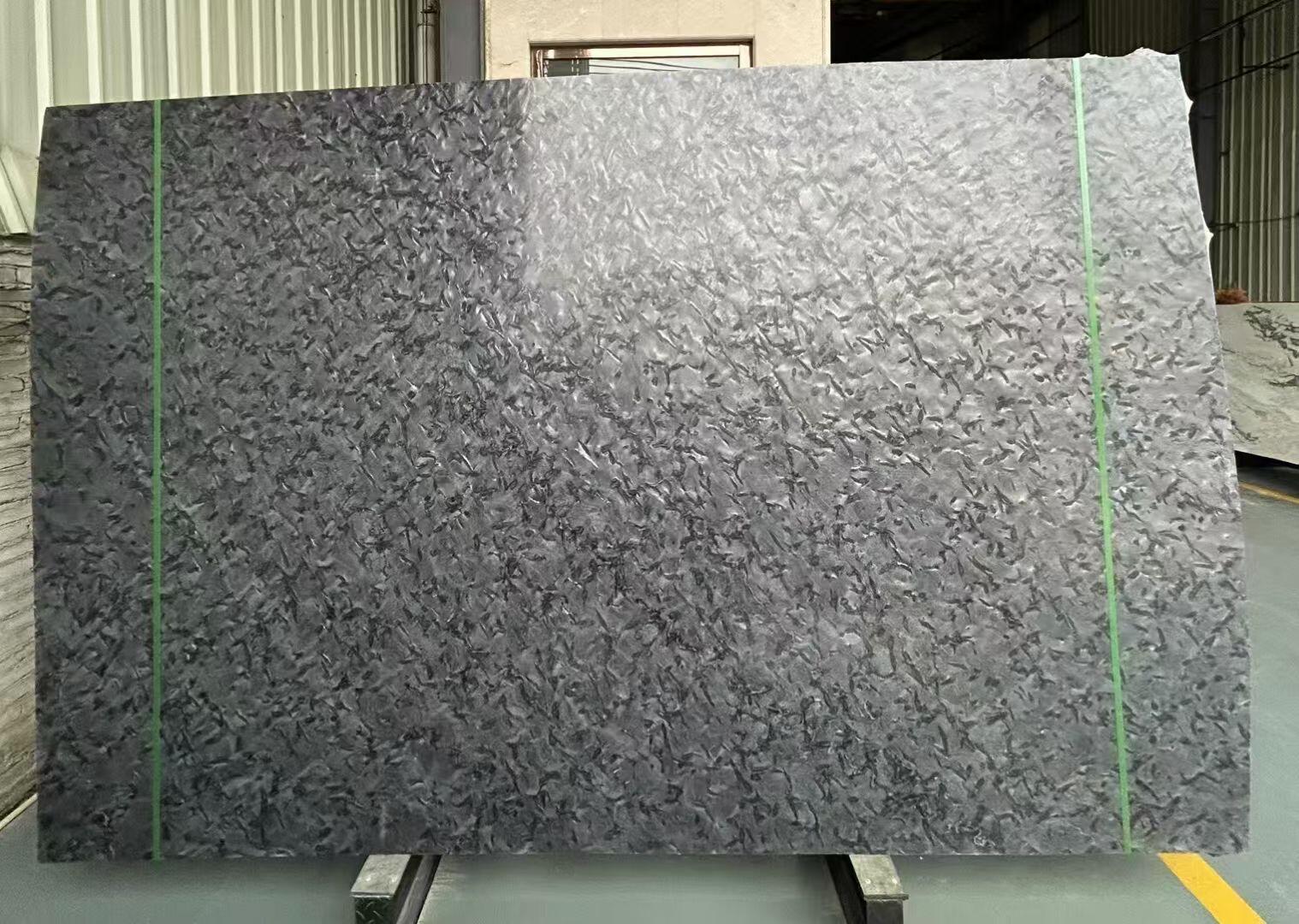

光有設備還不夠。安哥拉黑原石在開采過程中會產生內部張力，尤其大板在切割后容易輕微變形。我們采取預切割釋放應力的方式，在正式定尺前先做一道淺切，深度控制在8-10mm，間隔300mm平行分布。這道工序能讓板材在后續精切時保持穩定，實測變形量降低約40%。有次給某商業綜合體供貨，客戶要求接縫寬度不超過1.5mm，靠的就是這套流程。

刀具的選擇也直接影響精度。目前我們用的刀片直徑1200mm，基體采用高強度合金鋼，刃口鑲嵌人造金剛石顆粒，濃度為45ct/cm3。這種配置適合連續切割厚度在20-30mm之間的安哥拉黑板。如果換用低濃度刀片，雖然單價便宜三成，但每切50米就需要更換，停機調整頻繁，累計誤差反而上升。實際測算顯示，高濃度刀片在壽命期內的尺寸一致性更好，整體合格率能提升至98.7%。

冷卻系統的作用常被低估。干切會導致刀頭溫度迅速升高，超過200℃時金剛石涂層會脫落，切面粗糙度明顯增加。我們采用高壓噴淋冷卻，水壓維持在3.5bar，流量每分鐘12升，確保刀頭始終處于80℃以下工作狀態。這樣不僅能延長刀片壽命，還能減少熱脹冷縮帶來的尺寸波動。曾對比過兩組數據：一組正常冷卻，另一組減半供水，后者切出的板材對角線差值平均高出0.22mm。

操作人員的經驗同樣關鍵。同樣是數控設備，不同師傅設定的進刀速度、加速度曲線會有差異。我們總結出一套適用于安哥拉黑的參數模板：切割速度控制在1.8m/min，空行程加速時間設為2秒，避免 sudden沖擊造成微振動。新來的技工按這個標準操作，首件合格率就能達到90%以上。老員工則會根據當批板材的敲擊回聲判斷內部致密程度，微調參數，進一步壓縮誤差空間。

質量檢測環節我們執行三級核驗。初檢由操作工在下線后立即完成，用數顯卡尺測量四邊尺寸；復檢由質檢員隨機抽樣，比例不低于10%，使用平臺投影儀檢查邊緣直線度；終檢針對整批發貨前，用紅外線校準儀掃描整板平面度，確保無翹曲。去年交付的一批樓梯踏步板，共計386塊，最長邊達1200mm，最終實測最大偏差為0.28mm，完全滿足設計院提出的公差要求。

運輸過程也不能忽視。高精度切割后的板材若堆放不當，底部受壓可能導致輕微彎曲。我們規定安哥拉黑板材必須豎立存放，每塊之間用橡膠條隔離，木架固定角度傾斜75度，底部墊防滑墊?？蛻舴答侊@示，采用該方式運輸的板材，到場后無需二次校正即可安裝。

近年來，越來越多項目采用BIM建模，對石材加工提出更高要求。我們已接入多家設計單位的數據接口，直接導入CAD圖紙生成切割程序，避免人工轉譯錯誤。某機場項目中，異形線條多達17種，全部通過三維放樣后編程切割，現場裝配一次到位，沒有出現因尺寸不符導致的返工。

安哥拉黑花崗巖的切割加工精度，本質上是一套系統工程。它不只是買臺好機器那么簡單，而是材料認知、設備性能、工藝細節和人員經驗的綜合體現。把每個環節做到位，才能讓黑色鏡面般的表面嚴絲合縫地拼接在一起，呈現出應有的質感。我們廠現在能做到常規板誤差穩定在±0.3mm以內，異形件控制在±0.5mm，背后是無數次調試和數據積累的結果。對于追求極致細節的項目來說，這一點點毫厘之間的把控，往往決定了最終呈現的效果是否經得起近距離審視。
