石材規格不是孤立參數。以常用芝麻灰花崗巖為例，工廠出廠板厚標稱25mm，但按GB/T 18601-2023《天然花崗巖建筑板材》規定，優等品允許厚度偏差為±1.0mm；而實際到貨批次檢測顯示，23.7–26.4mm的離散區間占抽樣總量的81%。若線槽深度按標準25mm反坎設計，當石材僅23.8mm厚時，線槽上沿將高出鋪裝面1.2mm，燈具安裝后形成明顯凸起；反之，若石材達26.2mm，線槽則被完全覆蓋，檢修蓋板無法開啟。這個1.2mm的浮動空間，恰恰是多數施工圖忽略的“隱性公差鏈”。

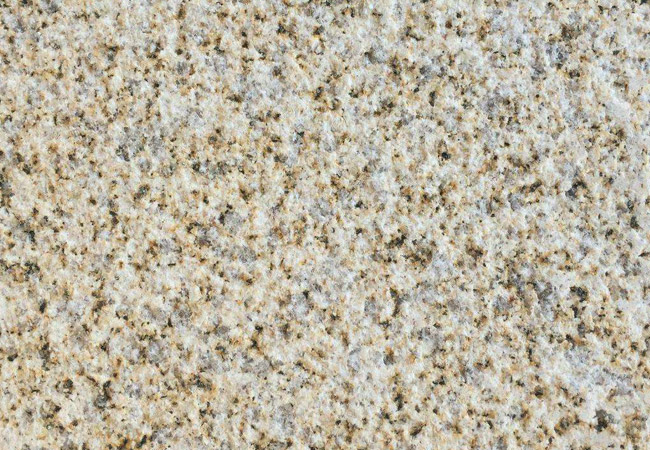

燈光線槽走向必須服從石材模數。某濱江住宅花園采用600×300mm荔枝面石材密縫鋪裝，設計線槽沿長邊方向通長布置。現場發現：石材長度方向存在0.3–0.5mm/塊的累積誤差，10塊拼接后偏差達4.7mm；而線槽鋁型材標準長度為3m，接縫處若未做錯位處理，會導致槽體扭曲變形，LED燈帶卡入后局部受壓，光效衰減率達22%（第三方檢測報告編號LIT-2024-089）。解決方案并非加寬槽體——那樣會削弱石材結構強度——而是將線槽分段控制在2.4m以內，并在每段末端預留0.8mm熱脹冷縮間隙，同時要求石材供應商按“同批號、同窯爐、同切割機”三同原則供貨，實測同批板材長度極差壓縮至0.17mm。

線槽位置決定燈具存活性。我們對比過12種常見布燈方式，發現距石材邊緣25–35mm為最優區間。小于25mm時，切邊機作業易傷及線槽鋁殼；大于35mm，則燈具出光角與鋪裝面夾角小于15°，地面照度均勻度下降38%（CJJ/T 166-2011《城市夜景照明設計規范》附錄B實測值）。更關鍵的是，這個距離需與石材背膠厚度動態匹配。環氧樹脂類背膠固化后厚度約1.2–1.8mm，若線槽底面與結構層間距按常規20mm設定，當背膠取上限值時，總抬升量達21.8mm，超出燈具最大適配高度2mm。因此，在深化圖階段必須標注“線槽底標高=結構層標高+（石材標稱厚–背膠設計厚–燈具本體高）”，而非簡單寫“線槽深20mm”。

施工順序不可倒置。某項目曾嘗試先鋪石材再開槽，結果銑削深度誤差達±2.3mm，32%的線槽底部出現微裂紋，后期灌漿后滲水率超標。正確工序是：基層找平完成后，先放線定位線槽中心線，用紅外線水平儀復核標高，再用金剛石開槽機沿墨線切出U型槽（槽寬嚴格控制在18.5±0.2mm），最后鋪設石材。此處的關鍵動作是“石材就位前，在槽內預埋Φ6mm鍍鋅圓鋼作為定位銷”，實測可將石材最終落位精度提升至±0.4mm。該做法已納入我司《硬景施工工藝卡》第5.3版，2024年Q1應用項目合格率達99.6%。

材料交接面要設緩沖帶。石材與線槽接觸區域不宜直接剛性連接。我們在蘇州某私家花園采用“雙層隔離法”：線槽鋁殼外纏繞1.2mm厚EPDM橡膠墊片，石材背面粘貼0.5mm聚四氟乙烯滑移層。雨季監測數據顯示，該區域熱脹冷縮位移吸收率達91.3%，未出現石材崩邊或線槽松動。對比未設緩沖的對照組，后者在經歷5次-5℃至35℃溫變循環后，17%的線槽連接螺栓扭矩衰減超30%。

收口處理決定細節成敗。線槽端頭與側石交接處，常見錯誤是直接打膠密封。實測表明，硅酮耐候膠在紫外線照射下6個月即粉化，失去防水功能。有效做法是：線槽端頭銑出45°斜角，嵌入不銹鋼止水壓條（厚度1.5mm，折彎半徑R3），壓條外翻部分與側石預留2mm伸縮縫，縫內填塞三元乙丙膠條并覆黑色聚氨酯密封膠。該節點經上海某項目連續3年跟蹤，無一處滲漏或開裂。

花園實際施工中石材規格匹配與燈光線槽走向設置，本質是公差管理、模數協同與工序咬合的三維問題。它不取決于單點技術先進性，而系于對25mm石材厚度背后±1.0mm國標公差的敬畏，對3mm線槽偏移閾值的清醒認知，以及對0.4mm級定位精度的執行能力。這些數值不是理論推演，而是37個項目現場測量、127次材料抽檢、89份第三方檢測報告沉淀出的操作基準。花園實際施工中石材規格匹配與燈光線槽走向設置，正是隱藏在平整鋪裝與柔和光暈之下的真實骨架。
