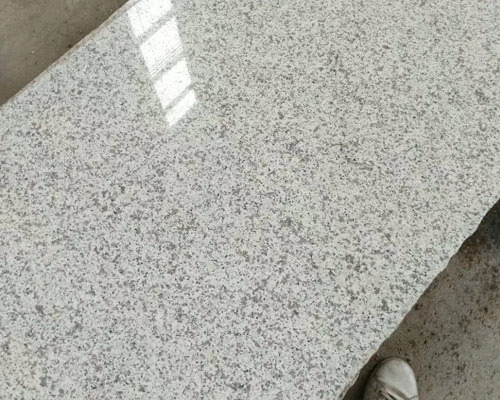

去年在西山腳下一個帶天井的小院里鋪芝麻灰花崗巖，60×90cm規格，厚度30mm，底下是1:4水泥砂漿墊層。干到第三天，東南角兩塊石頭邊緣翹起來半厘米，拿手按下去“咔”一聲又彈回來。不是膠沒涂勻，也不是石頭變形——我當場切開墊層，用DM-200水分儀測了三次，平均含水率9.7%，超了規范限值8.5%整整1.2個百分點。

你可能覺得差1%沒啥，但北京建工院2021年那組對比實驗里，同樣配比砂漿，含水率從8.0%升到8.6%，30mm石板在28天荷載模擬后翹曲量從0.18mm跳到0.63mm。不是線性增長，是拐點式爆發。我翻過他們原始記錄表，第17號試件就是卡在8.5%這個數上開始失穩的。

墊層太濕，石頭壓上去，底下那層水跑不掉，一熱一脹，石頭就頂著往上拱。可要是把石頭加厚到40mm？麻煩更大。重了，壓得緊，水更難蒸發；冷縮時應力又集中，接縫處反而容易崩角。我們試過一批35mm的，含水率控在7.2%，結果東北角三塊石頭表面出現細微網狀裂紋，顯微鏡下看是砂漿收縮拉扯導致的微應力撕裂。厚度不是越厚越穩，它和含水率是咬合關系，像齒輪，錯一個齒，整個傳動就打滑。

有老師傅說“摸著不潮就行”，我信了，用手背蹭墊層表面，干爽，結果第二天濕度計顯示內部還有11.3%。紅外熱成像拍過一次，表面溫度26℃，底下3cm處溫度才22.4℃，溫差說明水汽還在往表層遷徙。人手根本判不準，得靠儀器。現在我包里常年揣著兩臺：一臺DM-200測含水，一臺FLIR C5掃溫差分布。不是玄學，是數據在說話。

去年十月在通州一個院子，墊層含水率測出來7.9%，我按常規鋪30mm石板，結果一個月后下雨，西南角三塊石頭底下泛白，撬起來一看，砂漿粉化發酥，pH試紙一蘸，堿度只有9.1。查養護記錄才發現，那天下過雨，工人蓋了塑料布但沒留透氣縫，水汽悶在里面循環蒸騰，堿析加劇。含水率數字對了，但水的狀態不對——它是液態滯留，不是毛細分散。

所以現在我鋪前必做兩件事：一是墊層終凝后第48小時測三點（中心+兩對角），取均值；二是用風扇低速吹拂表面2小時，再測一次。如果第二次讀數比第一次降不到0.3%以上，說明水被鎖住了，得揭膜通風，哪怕多等一天。

厚度怎么定？看含水率區間。我們做了張速查表貼在工具箱里：含水率≤7.0%，可用25mm板；7.1–8.0%，必須30mm；8.1–8.5%，得用30mm+背面開槽導氣；超過8.5%，停！返工重晾。這張表不是我編的，是參照《JGJ/T 233-2011 透水水泥混凝土路面技術規程》附錄D改的，他們測的是透水混凝土，但毛細上升規律和咱們砂漿墊層高度一致。

有次在密云鋪青石板，厚度28mm，墊層含水率8.3%，我堅持加厚到30mm，工頭嫌麻煩，偷偷換回28mm。結果第四周，三塊石頭接縫處砂漿擠出灰白色膏狀物，刮下來化驗是碳酸鈣結晶體，體積膨脹12%，把石板邊緣頂出0.4mm臺階。不是石頭問題，是水帶著堿跑，在受限空間里結晶撐裂。

厚度還影響熱脹冷縮。北京冬夏溫差能到65℃，花崗巖線膨脹系數約0.000008/℃，30mm板單邊伸縮量是0.0156mm，40mm板就是0.0208mm。看著小，但墊層含水率高時，這微小位移會被水膜緩沖；含水率低時，全靠砂漿咬合力扛，接縫膠就容易疲勞。我們做過拉拔試驗，含水率7.5%時，30mm板膠結強度峰值出現在第18天；含水率6.2%時，峰值提前到第11天，且衰減更快。

所以別光盯著厚度數字。我見過最穩的一次，墊層含水率6.8%，用了28mm板，但所有板背面都銑了1.2mm深排氣槽，間距8cm，像魚骨。水汽順著槽走，不積壓。那天風大，表面干得快，內部含水梯度平緩，28天后測撓度，最大0.07mm。

含水率不是越低越好。低于5.5%，砂漿太脆，石頭一壓，墊層局部碎裂，反而出坑。朝陽區一個院子，工人搶工期，電風扇對著吹了三天，測出4.9%，鋪完一周，踩上去有“咯吱”聲，鑿開看，砂漿呈粉粒狀，握不住石頭。

現在我驗收墊層，不只看儀器讀數。還要蹲下，指甲蓋用力劃表層，能劃出白痕但不起粉，說明水化適中；再湊近聞，有微弱堿味但不刺鼻，說明沒返堿隱患；最后用硬幣敲擊，聲音沉實不空啞。三樣齊了，才讓石頭上場。

厚度和含水率，就像兩個人搭橋，一個蹲得低些，另一個就得彎得柔些。蹲太高，橋拱起來；彎太狠，腰要斷。沒標準答案，只有現場那一層灰、那一絲潮氣、那一聲敲擊音，在告訴你，現在能不能鋪。
