從事石材加工十幾年，經(jīng)手的花崗巖踏步項目不少。很多同行覺得踏步開槽磨邊是個簡單工序，但真要做出既安全又耐用、外觀還得規(guī)整的效果，里頭有硬性技術要求。我結合日常加工數(shù)據(jù)和常見問題，把幾個關鍵點拆開說說。

花崗巖踏步開槽，核心是為了防滑。槽不是隨便開條縫就行。常規(guī)室內(nèi)踏步，槽口寬度宜在10-12毫米之間，深度控制在3-5毫米。這個數(shù)據(jù)是怎么來的？寬度小于10毫米，鞋底接觸面小，容易積灰積水后效果打折扣；深度超過5毫米，不僅增加清理難度，對踏步面板的結構強度也有潛在影響，特別是邊緣處容易發(fā)生崩缺。室外或人流量大的區(qū)域，槽寬可以放到12-15毫米，深度維持上限5毫米，增強排水和防滑能力。開槽方向必須垂直于行人方向，槽間距通常等分，在30-40毫米的范圍內(nèi)。有些項目為追求視覺效果要求不等分或特殊圖案，這時必須計算單塊踏步的承重分布，避免槽口過于集中導致局部應力過大。

說完開槽，再說磨邊。磨邊不只是把開槽后的毛刺打掉。開槽后的槽口內(nèi)壁，必須用專用磨頭進行倒角處理，通常做成R2-R3的圓弧角。這樣做有兩個目的：一是消除銳角，防止使用中因磕碰導致石材崩邊或劃傷；二是讓槽口內(nèi)線條流暢，便于后期清潔。踏步的前沿邊，也就是踢面與踏面的交接邊，磨邊要求更高。這里不能做尖銳的90度直邊，必須做小斜邊或1-2毫米的圓邊處理。我們廠里驗收標準是，用指甲沿邊劃過，不能有刮手感。前沿邊的磨光度也應與踏步表面一致，避免出現(xiàn)色差或光澤度斷層，影響整體美觀。

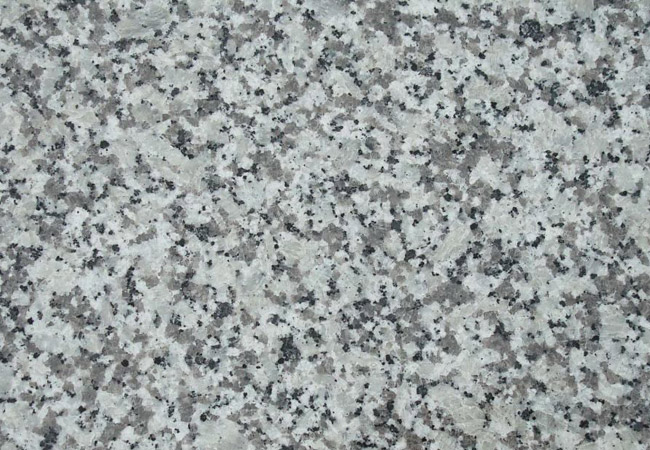

材料本身也決定技術細節(jié)。同樣是花崗巖，密度和礦物成分不同，加工參數(shù)就得調(diào)整。像芝麻黑這類密度高、顆粒均勻的，開槽時進刀速度可以穩(wěn)一些，槽口邊緣不易爆邊。而對于一些晶體較粗或帶有暗色紋路的品種，開槽前最好先用手持切割機輕輕劃出定位線，再用機械跟進，能有效控制紋理走向導致的裂紋延伸。磨邊用的水磨片目數(shù)也要階梯遞增，從粗到細至少過四遍，特別是最后一遍高目數(shù)拋光，能顯著提升石材的防污能力。

開槽磨邊最終是為了安裝服務。加工時必須考慮安裝預留。比如，槽口位置要避開踏步板與基層結構的固定點（如預埋件或粘結劑集中區(qū)域）。通常我們建議，槽口邊緣距離踏步板安裝邊至少保留50毫米的無槽區(qū)，確保足夠的支撐強度。在工廠預加工時，每塊踏步板都應編號，并附帶一張簡單的加工示意圖，標明槽口尺寸、位置和磨邊類型，這樣現(xiàn)場工人對接時一目了然，能減少錯漏。

這些要求不是憑空設定，而是基于實際使用反饋。沒有經(jīng)過規(guī)范開槽磨邊的踏步，短期內(nèi)可能看不出問題，但使用一兩年后，槽口邊緣積污變黑、石材崩邊、防滑效果下降等問題就會陸續(xù)出現(xiàn)。把這些細節(jié)做到位，雖然前期加工多花些工夫，但能換來更長久的使用效果和更低的維護成本，對于廠家和用戶來說，都是實實在在的保障。
