在戶外臺階工程中，火燒板因其優(yōu)異的防滑性能和耐久性成為常用選擇。我是做了十幾年石材加工的老廠工，經(jīng)手過的火燒板臺階項目少說也有上百個。今天就把整套加工工藝掰開揉碎講明白，數(shù)據(jù)都來自我們廠的實際生產(chǎn)記錄。

選材是第一步，直接決定成品質(zhì)量。適合做火燒板的石材以花崗巖為主，像芝麻灰、芝麻黑、黃銹石這些品種，二氧化硅含量普遍在65%以上，晶體結(jié)構(gòu)致密，火燒后顆粒感均勻。我們廠常用的是G603芝麻灰，實測抗壓強度在180MPa以上，吸水率低于0.3%。板材厚度一般不低于30mm，踏步面板寬度控制在300-350mm之間，這個尺寸既符合人體工學，又能保證結(jié)構(gòu)穩(wěn)定。

切割成型要特別注意尺寸精度。我們用橋切機加工，刀片直徑1.2米，切割速度控制在2-3米/分鐘。臺階的踏面和踢面必須直角切割，角度偏差不能超過0.5度。每切割完一批，都要用紅外線水平儀檢測平整度，相鄰板材高度差要控制在0.8mm以內(nèi)。這個精度要求聽起來苛刻，但實際鋪貼時就知道它的重要性——差一點都會影響整體平整度。

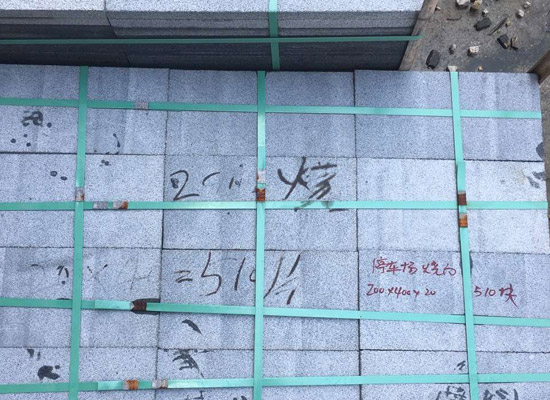

火燒環(huán)節(jié)是核心技術(shù)。我們用的是丙烷氣體火焰槍，槍口溫度要達到1100-1200攝氏度。操作時槍頭距離板面保持10-15cm，勻速移動速度約每分鐘2-3米。火燒時間根據(jù)石材品種調(diào)整，芝麻灰這類中粒花崗巖，每平方米需要連續(xù)火燒90-120秒。火燒到位的標志是表面晶體均勻爆裂，形成2-3mm深的凹凸肌理。這里有個關(guān)鍵點：火燒必須一次完成，重復燒會導致表面發(fā)黑或崩裂。

火燒后的板材要立即進行降溫處理。我們采用自然冷卻配合霧化水汽噴灑，降溫速率控制在每分鐘15-20攝氏度。快速冷卻會導致熱應力集中，容易產(chǎn)生隱裂紋。完全冷卻后要用高壓水槍沖洗，水壓調(diào)到8-10MPa，把表面殘留的石粉和碎屑徹底清除。

研磨修邊決定最終效果。先用60目金剛石磨片進行粗磨，去除火燒產(chǎn)生的尖銳棱角。再用120目磨片精磨，重點處理踏面邊緣區(qū)域。我們廠實測數(shù)據(jù)顯示，經(jīng)過兩道研磨后，板面摩擦系數(shù)能從火燒后的0.85提升到0.65-0.7，這個數(shù)值既能保證防滑效果，又不會過度磨損鞋底。踏步前沿要做成小圓角或倒角，半徑控制在3-5mm，這樣既能防止磕碰，又方便清潔。

防護處理很多人會忽略，其實很關(guān)鍵。我們選用有機硅滲透型防護劑，固含量在12%-15%之間。施工時環(huán)境溫度要在5-35攝氏度范圍內(nèi)，板面必須完全干燥。采用滾涂施工，每平方米用量200-250ml，涂刷后養(yǎng)護24小時。做好防護的火燒板，吸水率能降低70%以上，抗凍融循環(huán)次數(shù)從50次提高到100次以上。

質(zhì)量檢驗有硬指標。除了尺寸精度，重點檢測防滑性能。我們按行業(yè)標準，用擺式摩擦系數(shù)儀檢測，干態(tài)摩擦系數(shù)不低于0.6，濕態(tài)不低于0.5。還要做耐污染測試，滴上食用油24小時后能完全擦除不留痕跡。每批產(chǎn)品都要留樣，定期做耐候性測試。

實際施工時要注意幾個細節(jié)。鋪貼前基層要找平，水泥砂漿標號不低于M15。板與板之間留縫3-5mm，用專用填縫劑處理。完工后至少養(yǎng)護7天才能投入使用。這些步驟看起來繁瑣，但每個環(huán)節(jié)都關(guān)系到使用壽命。我們跟蹤過早期項目，按這套工藝施工的火燒板臺階，使用8年后依然保持良好防滑性能，表面磨損深度不超過0.5mm。

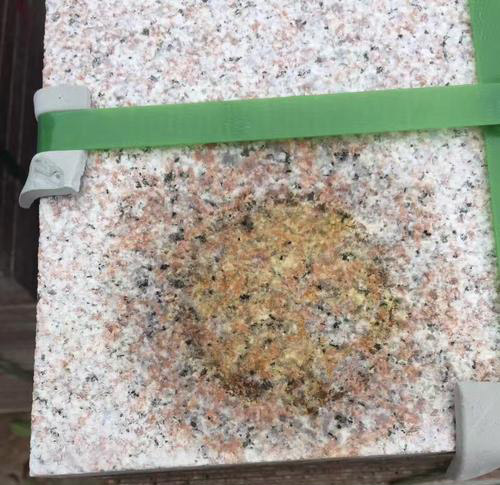

加工過程中會遇到些實際問題。比如石材色差，同一礦口不同批次的板材會有輕微色差，建議按批次集中加工，鋪貼時按色號分區(qū)使用。冬季施工時，防護劑干燥時間要延長到36小時以上。這些經(jīng)驗都是多年實踐積累下來的，希望對同行有幫助。

好的火燒板臺階應該是這樣的：踩上去穩(wěn)當不打滑，下雨天也能保證安全；表面肌理均勻自然，既實用又不失美觀；邊緣處理圓潤，不會勾到鞋底或傷到腳踝。要達到這個標準，每個加工環(huán)節(jié)都得扎扎實實做到位。石材加工是個講究經(jīng)驗和耐心的活兒，參數(shù)可以量化，但手感需要時間積累。多觀察成品效果，多對比不同工藝的差異，自然就能掌握其中的門道。
