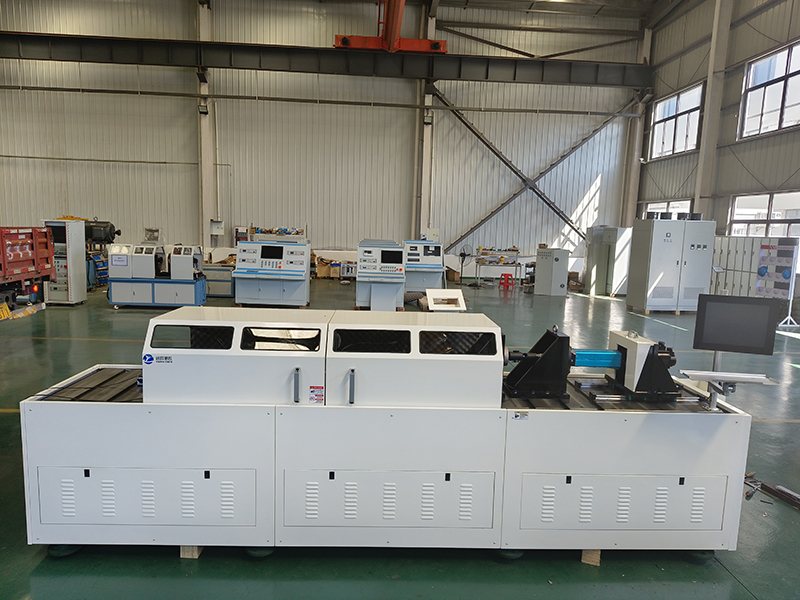

電缸試驗臺尺寸:4000mm×800mm×800mm,本試驗臺集成了位移和壓力傳感器,實時捕捉測試過程中的細微變化,從而保障了測試精度,確保每一組測試數據都真實可靠。
此電缸試驗臺能夠滿足電缸行程50mm-2000mm,壓力0~15T范圍測試。
1) 行程測試:電機帶動電缸轉動,分別測量活塞伸出最長位置與最短位置,計算差值為行程;
2)速度測試:電機規定轉速下,電缸運行規定距離,并用記錄運行時間,計算出電缸速度;
3)重復定位精度:設定電機運轉圈數,用激光傳感器電缸兩次運行,電缸桿頭位移差值;
4)空載跑合:規定轉速和行程下,電機帶動電缸轉動,來回運行20min;
5)噪音測試:空載跑合過程中,用噪音機在離電缸1米距離,測試電缸噪音
6)空載扭矩:空載跑合下,電腦讀取負載扭矩
